Характеристики
Подача, м3/ч
—
11.52
Mощность двигателя, кВт
—
55
Давление на выходе из насоса, МПа, не более
—
100
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 1 354 491 ₽
Нашли дешевле?
Выберите нужный вариант товара
Насос А1 3В 8/100-11/100Б-ТВ1-Р1 без рамы, без двигателя
Комплектация трехвинтовых насосов:
без рамы, без двигателя

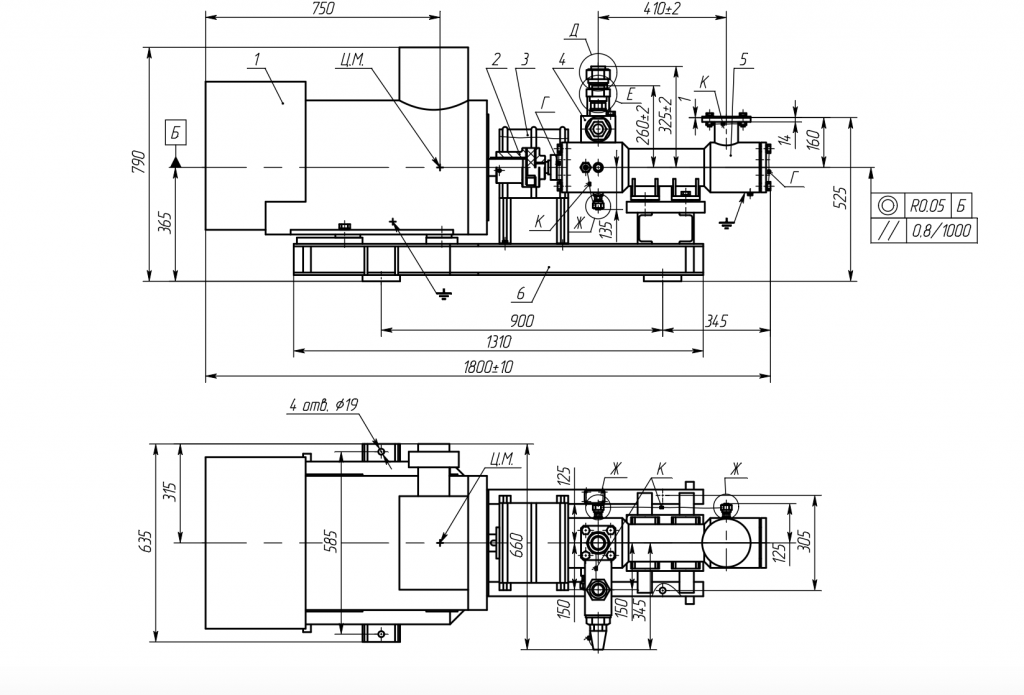

А1 3В 8/100-11/100Б-ТВ1-Р1-55-Е агрегат со взрывозащищенным двигателем 55 кВт (ВА225М2)
Комплектация трехвинтовых насосов:
агрегат со взрывозащищенным двигателем
1 354 491 ₽/шт
Варианты цен
1 354 491 ₽/шт
Описание
Технические характеристики
(Старое обозначение насоса А1 3В 8/100-11/100Б)Подача, м³/ч, не менее - 11,52
Частота вращения, об/мин - 2900
Частота вращения, c˜¹ - 48
Давление на выходе из насоса, кгс/см² не более - 100
Давление полного перепуска, МПа - 12
КПД насоса, % - 80
Напряжения сети, В - 380
Частота тока, Гц - 50
Вид тока - переменный
Допускаемая вакуумметрическая высота всасывания, м - 5

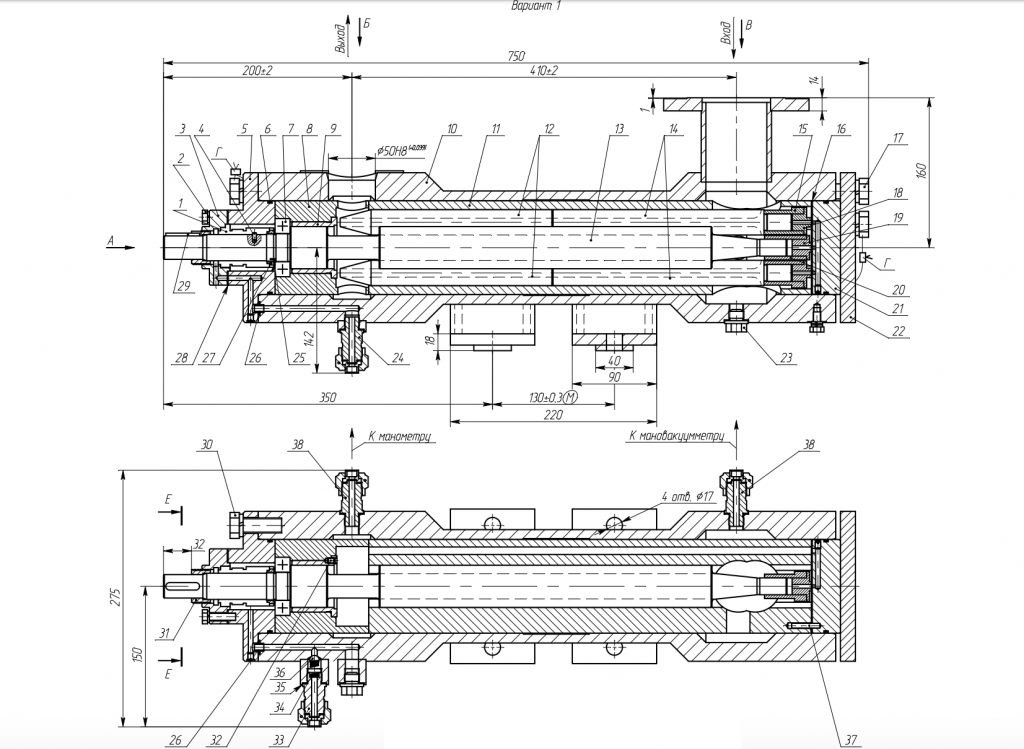

Насос трехвинтовой
| № поз. | Наименование детали | Кол-во шт. | Примечание |
| 1 | Уплотнение торцовое | 1 | |
| 2 | Болт М8-6дх30.56 | 4 | |
| 3 | Крышка сальника | 1 | |
| 4 | Винт М4-6дх8.14Н | 1 | |
| 5 | Крышка верхняя | 1 | |
| 6 | Кольцо | 2 | |
| 7 | Подшипник 206 | 1 | |
| 8 | Корпус подшипника | 1 | |
| 9 | Втулка | 1 | |
| 10 | Корпус | 1 | вариант 1 |

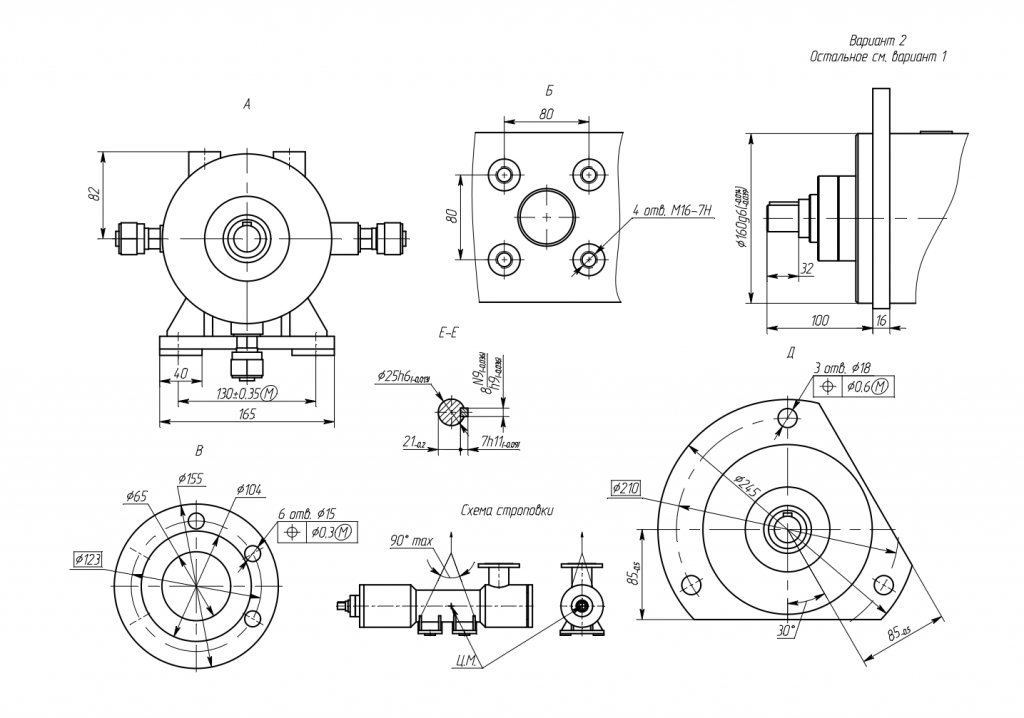

| - | Корпус | 1 | вариант 2 |
| 11 | Обойма | 1 | |
| 12 | Винт ведомый верхний | 2 | |
| 13 | Винт ведущий | 1 | |
| 14 | Винт ведомый нижний | 2 | |
| 15 | Втулка ведомого винта | 2 | |
| 16 | Прокладка | 1 | |
| 17 | Болт М16-6дх45.56 | 8 | |
| 18 | Пята ведомого винта | 2 | |
| 19 | Пята ведущего винта | 1 | |
| 20 | Втулка ведущего винта | 1 | |
| 21 | Проставка | 1 | |
| 22 | Крышка задняя | 1 | |
| 23 | Пробка | 3 | |
| 24 | Штуцер 8-6ст ГОСТ 5890-78 | 1 | |
| 25 | Шайба 30.01 ГОСТ 11872-89 | 1 | |
| 26 | Штифт полый | 2 | |
| 27 | Кольцо упорное | 1 | |
| 28 | Прокладка | 1 | |
| 29 | Шпонка 8x7x36 | 1 | |
| 30 | Болт М16-6дх45.56 | 8 | |
| 31 | Втулка маслоотражательная | 1 | |
| 32 | Винт М6-8дх8.14Н | 5 | |
| 33 | Штуцер | 1 | |
| 34 | Пружина | 1 | |
| 35 | Прокладка | 7 | |
| 36 | Шарик Б10-200 | 1 | |
| 37 | Штифт 5x30 | 1 | |
| 38 | Штуцер 8-6ст ГОСТ 5890-78 | 2 |

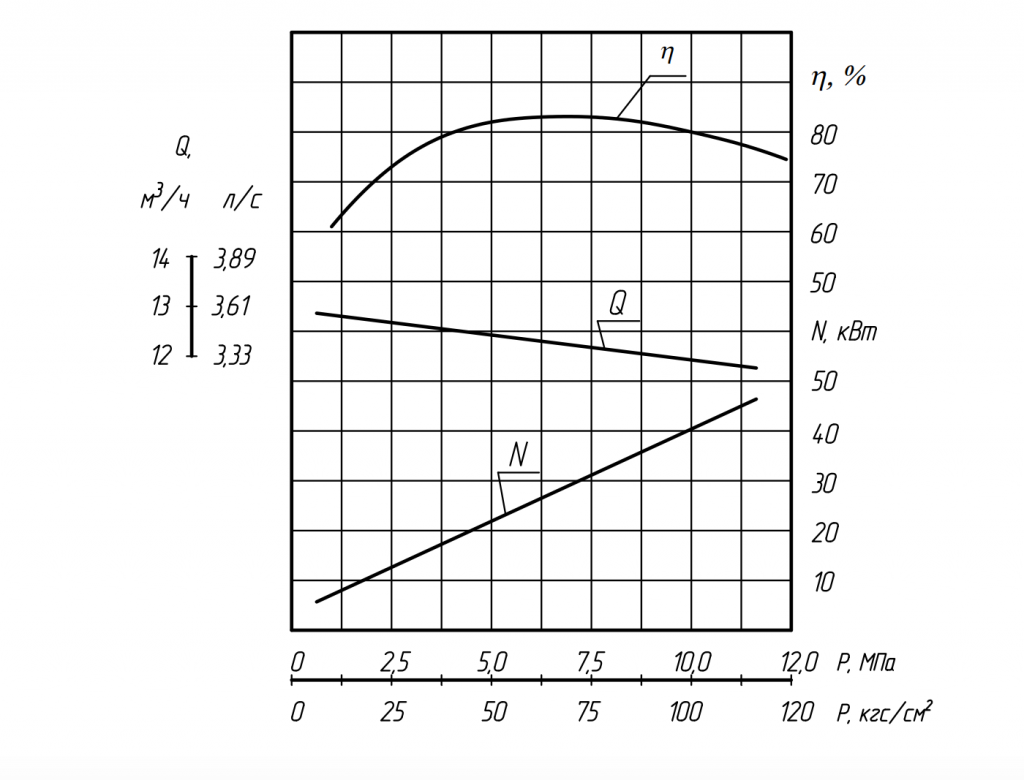

Характеристика насоса А1 3В 8/100
Жидкость – масло минеральное
Вязкость – 0,76*10-4 м 2 /с (10°ВУ)
Частота вращения – 48 с-1 (2900 об/мин)
Допускаемая вакуумметрическая высота всасывания – 5 м
