Насос ПДГ 25/45Б-Н, Нш
Описание
Технические характеристики
| Типоразмер насоса | ПДГ 25/45Б |
| Подача, м3/ч | 25 |
| Номин. давление на выходе из насоса, МПа | 4,5 |
| Макс. давление на выходе из насоса, МПа | 5 |
| Число двойных ходов поршня, мин. | 60 |
| Исполнение |
Н, Нш * |
| Рабочее давление пара, МПа | 1 |
| Допустимая вакууметрическая высота всасывания, м | 5 |
| Габаритные размеры (L*B*H), мм | 1700*895*920 |
| Масса, кг | 1215 |
* Н — для темных нефтепродуктов с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой от 273 К до 493 К (от 0 до 220 °С);
Нш — шламовый, для темных нефтепродуктов с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой от 273 К до 493 К (от 0 до 220 °С) с массовой концентрацией твердых частиц до 2 % и максимальным размером до 8 мм;

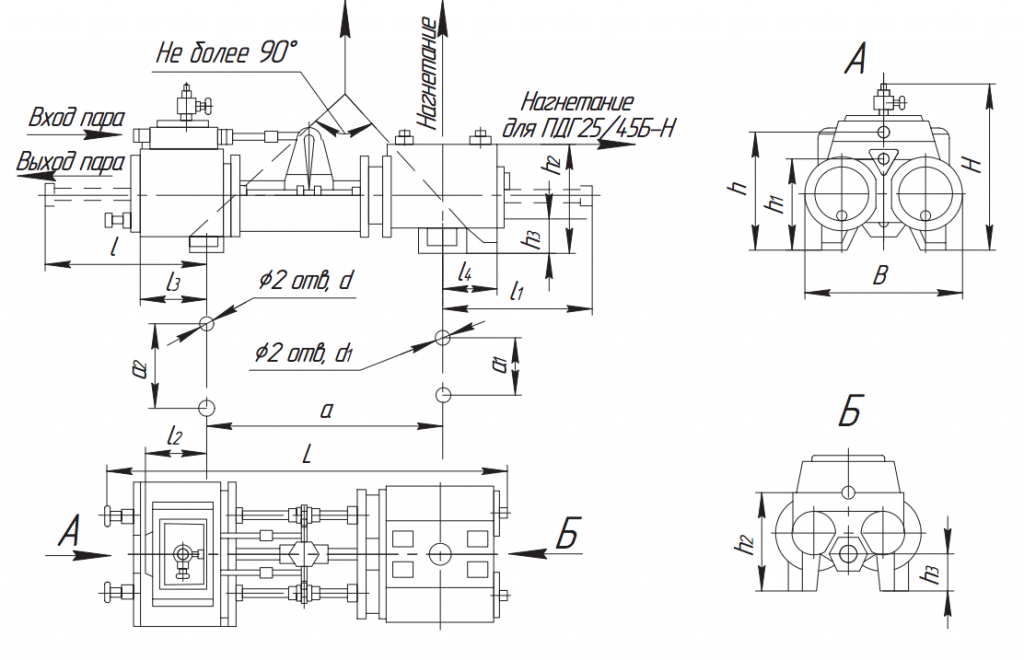

Габаритные размеры
| Типоразмер | Размеры, мм | |||||||||||||||||
| L | B | H | l | l1 | l2 | l3 | l4 | h | h1 | h2 | h3 | a | a1 | a2 | d | d1 | b1 | |
| ПДГ 25/45Б-Н, Нш | 1700 | 895 | 920 | 700 | 1025 | 200 | 165 | 190 | 600 | 485 | 402 | 170 | 1090 | 540 | 700 | 32 | 28 | - |
Размеры фланцев насосов ПДГ
| Типоразмер насоса | Наименование фланца | Исполнение | Py, МПа, кгс/см2 | Размеры, мм | Примечание | |||||||||||
| Dy | db | D | D1 | D2 | D3 | D4 | Dm | Dn | b | n | d | |||||
| ПДГ 25/45Б-Н, Нш | паровпускной | 1 | 1,6 (16) | 50 | 57 | - | - | - | - | - | - | - | - | 4 | 19 | поставляется с насосом |
| паровыпускной | 1 | 0,6 (6) | 70 | 77 | - | - | - | - | - | - | - | - | 3 | 19 | ||
| нагнетательный | 1 | 6,3 (63) | 80 | 90 | - | - | - | - | - | - | - | 13 | 4 | 22 | поставляется с насосом | |
| всасывающий | 1 |
1 (10) |
100 | 110 | 215 | 180 | 158 | - | - | - | 19 | 23 | 8 | 18 | ГОСТ 12820-80 | |
Характеристика насоса
