Характеристики
Мощность электродвигателя, кВт
—
4
Производительность, тыс.м3/час
—
3370
Полное давление, Па
—
2090
По запросу
Нашли дешевле?
Выберите нужный вариант товара
Дымосос ВД-2,5 с двигателем 4/3000 левый, материал нержавейка 12Х18Н10Т
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка 12Х18Н10Т
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
Дымосос ВД-2,5 с двигателем 4/3000 левый, материал нержавейка AIS I409
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка AISI 409
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
Дымосос ВД-2,5 с двигателем 4/3000 левый, материал углеродистая сталь
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
углеродистая сталь
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
Дымосос ВД-2,5 с двигателем 4/3000 правый, материал нержавейка 12Х18Н10Т
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка 12Х18Н10Т
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
Дымосос ВД-2,5 с двигателем 4/3000 правый, материал нержавейка AIS I409
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
нержавейка AISI 409
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
Дымосос ВД-2,5 с двигателем 4/3000 правый, материал углеродистая сталь
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
углеродистая сталь
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
Описание
Технические характеристики
Электродвигатель: АИР100S2Мощность,кВт: 4 Частота вращения, мин-1: 3000 Производительность 103 х м3/час: 3370 Полное давление, Па: 2090 Масса не более, кг: 45
Габаритные размеры
Схема разворотов корпусов вентиляторов ВД (ПР).
Схема разворотов корпусов вентиляторов ВД (ЛЕВ).

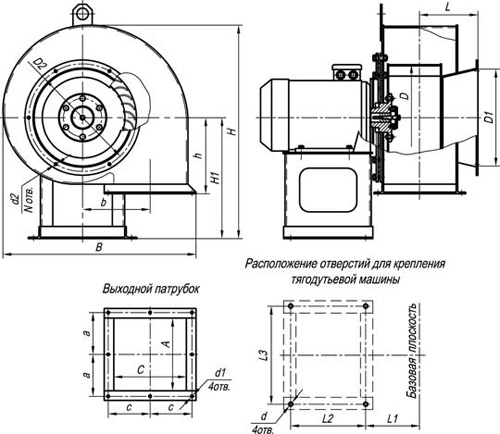

Габаритные и присоединительные размеры тягодутьевых машин типа ВД.
| Габаритные размеры, мм | D | D1 | D2 | H | H1 | h | B | b | A | C |
|
| ВД-2,5 | 255 | 252 | 280 | 542 | 320 | 185 | 466 | 162,5 | 175 | 175 |
|
| Габаритные размеры, мм | a | c | L | L1 | L2 | L3 | d | d1 | d2 | N |
|
|
| ВД-2,5 | 102,5 | 102,5 | 140 | 138 | 190 | 220 | 12 | 7 | 7 | 8 |
|
|
Аэродинамические характеристики

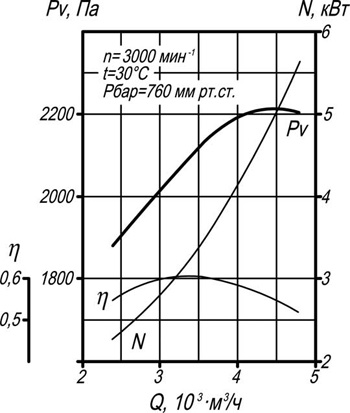

Аэродинамическая характеристика вентилятора ВД-2,5.
Акустические характеристики
| Типоразмер вентилятора | n, мин-1, | Зона измерений | Значение Lpi, дБ в октавных полосах f, Гц | LpA, дБА | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| Уровни звуковой мощности, дБ | ||||||||||
|
ВД-2,5 |
3000 | Нагнетание | 90 | 91 | 92 | 93 | 94 | 88 | 86 | 99 |
| Всасывание | 86 | 87 | 88 | 89 | 90 | 84 | 82 | 95 | ||
| Вокруг корпуса | 81 | 82 | 83 | 82 | 83 | 76 | 74 | 88 | ||
