Характеристики
Мощность электродвигателя, кВт
—
500
Полное давление, Па
—
10800
Производительность по воздуху, м3/час
—
110000
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание

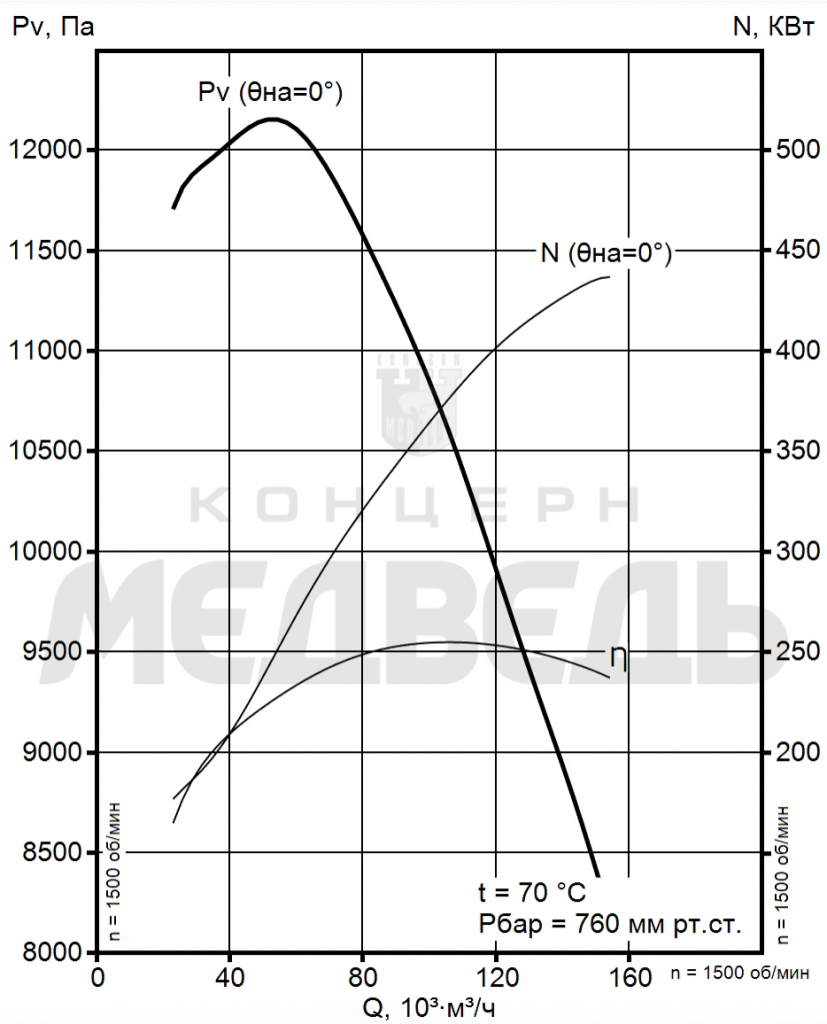

Технические характеристики
Типоразмер машины | ВМ-18Дл | ||
Производительность, Q, м3/ч | 110000 | ||
Полное давление, Pa, Па | 10800 | ||
Максимальный КПД, η, % | 80 | ||
Частота вращения, мин-1 | 1500 | ||
Электродвигатель | Типоразмер |
ДАЗО4‑400У‑4МУ1 |
ДАЗО4‑85/43‑4У1 |
Мощность, кВт | 500 | 500 | |
Частота вращения, мин-1 | 1500 | 1500 | |
Напряжение, В | 6000 | 10000 | |
Масса без эл.дв, кг | 3720 |
Габаритные размеры
Типоразмер машины | φ | Размеры, мм | ||||||||||||
h1 | L1 | L2 | L4 | D | D1 | D2 | d | d2 | A | a | B | b | ||
ВМ-18Дл | 0°÷30° | 1100 | 1246 | 1615 | 400 | 1800 | 1100 | 1175 | 14 | 18 | 2294 | 780 | 3010 | 1170 |
45°÷105° | 1050 | 1221 | 1477 |
400 |
||||||||||
120°÷150° | 750 | 1355 | 1637 |
400 |
||||||||||
165°÷210° | 950 | 1069 | 1323 |
400 |
||||||||||
225°÷255° | 750 | 1145 | 1417 |
400 |
||||||||||
270° | 750 | 1878 | 1179 |
400 |
||||||||||
φ | Размеры, мм | N | N2 | |||||||||||
H | h | h2 | C | E | T1 | T2 | L3 | L5 | L6 | L7 | ||||
0°÷270° | 2670 | 1175 | 555 | 900 | 540 | 975 | 618 | 400 | 375 | 700 | 620 | 16 | 16 |
