Характеристики
Артикул
—
D1G133DC1717
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
постоянный
Номинальное напряжение
—
48 В
Скорость вращения
—
1580 об/мин
Входная мощность
—
118 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

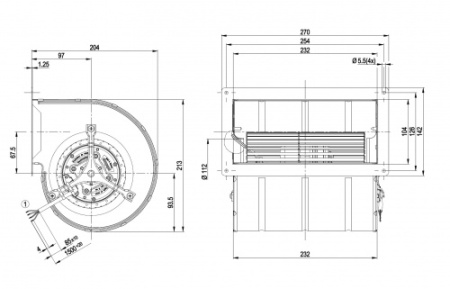

EC центробежный вентилятор в перёд загнутые лопатки, двухстороннее всасывание С корпусом (без фланца)
Измерение: LU-51340-1
Измерение: LU-51339-1
Измерение: LU-51341-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Схема подключения:
| № | Подкл. | Маркирование | Цвет | Функция / назначение | |
| 1 | 1 | Un +48 VDC | коричневый | Электропитание 48 VDC, пульсации 3,5 % | |
| 1 | 2 | PWM / lin |
черный |
ШИМ / линейный управляющий вход, 0-10 В |
|
| 1 | 3 | Tach | серый | Выходной сигнал контроля частоты вращения, 3 импульса/оборот, Isink макс. = 10 мА | |
| 1 | 4 | GND | синий | Общий вывод | |
Характеристики: производительность по воздуху
Измерение: LU-51340-1
Измерение: LU-51339-1
Измерение: LU-51341-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
| U | n | Ped | I | qV | pfs | qV | pfs | |
|---|---|---|---|---|---|---|---|---|
| V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
| 1 | 57 | 1700 | 145 | 3,32 | 1105 | 0 | 650 | 0 |
| 2 | 57 | 1925 | 134 | 2,94 | 905 | 117 | 530 | 0,47 |
| 3 | 57 | 2200 | 125 | 2,63 | 705 | 210 | 415 | 0,84 |
| 4 | 57 | 2520 | 114 | 2,34 | 505 | 330 | 295 | 1,32 |
| 5 | 48 | 1580 | 118 | 3 | 1020 | 0 | 600 | 0 |
| 6 | 48 | 1785 | 108 | 2,65 | 845 | 100 | 495 | 0,4 |
| 7 | 48 | 2040 | 99 | 2,4 | 640 | 180 | 380 | 0,72 |
| 8 | 48 | 2275 | 83 | 2,02 | 450 | 260 | 265 | 1,04 |
| 9 | 36 | 1405 | 79 | 2,5 | 900 | 0 | 530 | 0 |
| 10 | 36 | 1575 | 70 | 2,23 | 720 | 72 | 425 | 0,29 |
| 11 | 36 | 1725 | 59 | 1,9 | 540 | 126 | 315 | 0,51 |
| 12 | 36 | 1890 | 50 | 1,64 | 375 | 178 | 220 | 0,71 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
|
Артикул
|
D1G133DC1717 |
|
Завод-изготовитель
|
epM |
|
Постоянный/переменный ток
|
постоянный |
|
Номинальное напряжение
|
48 В |
|
Скорость вращения
|
1580 об/мин |
|
Входная мощность
|
118 Вт |
|
Потребляемый ток
|
3.0 А |
|
Минимальная температура окружающей среды
|
-25 °C |
|
Максимальная температура окружающей среды
|
60 °C |
|
Степень защиты
|
IP44 |
|
Монтажное положение
|
Любое |
|
Максимально допустимая темп.окружающей среды
|
°C + 80 |
|
Минимально допустимая темп.окружающей среды
|
°C - 40 |
|
Класс защиты от влаги (F) / класс защиты окружающей среды
|
H1+ CAT |
|
Диаметр крыльчатки
|
133 мм |
|
Вес
|
кг 3.6 |
|
Одно/трехфазная сеть
|
1~ |
